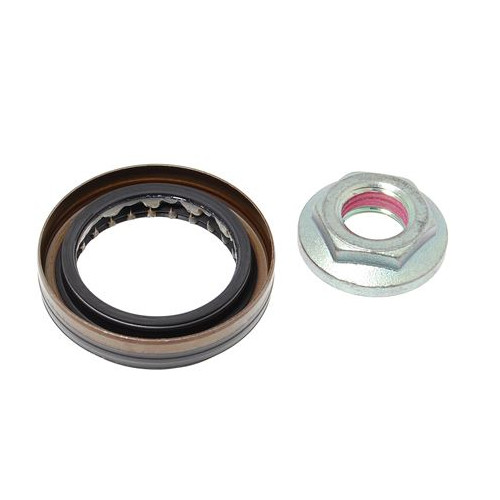

LR076676 est un ensemble comprenant le joint d'étanchéité et l'écrou de fixation de la bride d'entrée du système Haldex, situé sur le différentiel arrière.
Il assure l'étanchéité au niveau de la liaison entre la bride d'entrée du différentiel arrière et le boîtier Haldex, tout en permettant le maintien de la bride sur l'arbre d'entrée.
Cette référence est notamment utilisée sur les véhicules Land Rover équipés du système de transmission intégrale avec couplage Haldex à l'arrière.
Le LR076676 remplace la référence LR002883.
APPLICATIONS
LAND ROVER FREELANDER 2
Freelander 2 L359 – 2006 à 2014
- Transmission intégrale AWD
- Différentiel arrière avec système Haldex
- Boîte manuelle M66 AWD
- Boîte automatique AWF21 AWD
RANGE ROVER EVOQUE
Range Rover Evoque L538 – 2012 à 2018
- Transmission intégrale AWD
- Différentiel arrière avec système Haldex / Efficient Driveline
- Selon montage et numéro de châssis
Pour certains Evoque L538, les catalogues indiquent notamment une application à partir du VIN GG134738.
LAND ROVER DISCOVERY SPORT
Discovery Sport L550 – à partir de 2015
- Transmission intégrale AWD
- Essieu arrière avec système Haldex / Efficient Driveline
- Selon montage et numéro de châssis
La référence est notamment répertoriée pour les Discovery Sport 2015 et suivants équipés de la transmission correspondante.
CARACTÉRISTIQUES TECHNIQUES
- Référence Land Rover : LR076676
- Ancienne référence : LR002883
- Type : joint d'étanchéité + écrou
- Emplacement : différentiel arrière
- Zone : bride d'entrée / unité Haldex
- Transmission : AWD / 4 roues motrices
- Montage : arrière
- Vente : à l'unité
Le catalogue Rimmer Bros identifie bien le LR076676 comme « Seal & Nut, Haldex Unit » et indique une quantité nécessaire de 1 par véhicule
Ce joint assure l'étanchéité au niveau de la bride d'entrée du différentiel arrière.
Une défaillance du joint peut entraîner :
- une fuite d'huile au niveau du différentiel/Haldex ;
- des traces d'huile autour de la bride d'entrée ;
- une baisse du niveau de lubrifiant ;
- un risque de fonctionnement avec un niveau d'huile insuffisant.
Lors d'une intervention sur la bride d'entrée, le remplacement du joint est recommandé afin de garantir une bonne étanchéité.
Le LR076676 comprend également l'écrou associé à la bride.
Lors du démontage de la bride d'entrée, il est recommandé de remplacer le joint et l'écrou plutôt que de réutiliser systématiquement les éléments déposés. Certains fournisseurs précisent que l'écrou doit être considéré comme une fixation à usage unique.
Lors du remplacement :
- Déposer les éléments nécessaires pour accéder à la bride d'entrée.
- Déposer l'écrou de fixation.
- Retirer la bride.
- Extraire soigneusement l'ancien joint.
- Nettoyer et contrôler la portée du joint.
- Monter le nouveau joint LR076676.
- Remonter la bride.
- Utiliser le nouvel écrou fourni.
- Respecter impérativement la procédure et le couple de serrage constructeur.
- Contrôler l'étanchéité après remontage.
⚠️ Le réglage de la précharge des roulements et le serrage de la bride doivent être réalisés selon la procédure constructeur adaptée au différentiel concerné.
⚠️ LR076676 concerne les véhicules équipés du système Haldex à l'arrière.
Il ne faut pas se baser uniquement sur le modèle ou l'année du véhicule : le VIN et le type de transmission arrière permettent de confirmer la compatibilité.
Avant commande, nous recommandons de vérifier le numéro de châssis (VIN) lorsque le véhicule présente plusieurs configurations de transmission.
