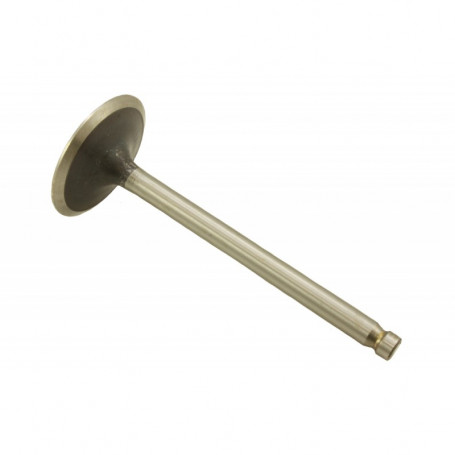

ERC7150 est la soupape d'admission du moteur Land Rover 2,25 L essence.
Elle permet l'entrée du mélange air/carburant dans la chambre de combustion pendant la phase d'admission. À la fermeture, elle assure l'étanchéité de la chambre pendant les phases de compression et de combustion.
La soupape coulisse dans son guide de soupape et est commandée par le système de distribution comprenant notamment poussoirs, tiges de culbuteurs et culbuteurs.
La référence ERC7150 est spécifiquement associée au moteur 2,25 L essence 4 cylindres. Les catalogues de pièces Land Rover indiquent 4 soupapes d'admission par moteur.
Land Rover Series II
- Series II
- Moteur 2,25 L essence
- Configuration à 3 paliers de vilebrequin
Land Rover Series IIA
- Series IIA
- Moteur 2,25 L essence
- Configuration à 3 paliers de vilebrequin
Land Rover Series III
- Series III
- Moteur 2,25 L essence
- Jusqu'aux numéros moteur :
Brookwell précise que l'ERC7150 correspond aux Series II/IIA 2,25 essence de 1958 à 1970 et aux Series III 2,25 essence jusqu'aux numéros moteur indiqués ci-dessus.
Attention aux Series III plus récentes
À partir des moteurs :
le catalogue Land Rover indique une évolution de la soupape d'admission vers la référence ETC4067.
Il est donc important de contrôler le numéro moteur avant de commander une ERC7150 pour une Series III.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|
| Référence |
ERC7150 |
| Désignation |
Soupape d'admission |
| Application |
Moteur 2,25 L essence |
| Cylindres |
4 |
| Quantité par moteur |
4 |
| Diamètre de tête |
44,5 mm |
| Diamètre de queue |
≈ 7,9 mm |
| Longueur |
≈ 111,5 mm |
| Angle de portée |
30° |
| Type de moteur |
Essence |
| Position |
Admission |
| Référence échappement |
ERC7151 |
Les données dimensionnelles disponibles donnent environ 44,5 mm de diamètre de tête, 7,9 mm de diamètre de queue et 111,5 mm de longueur, avec une portée à 30° pour cette configuration de soupape.
Références associées et équivalences
Références principales
- ERC7150 – Soupape d'admission 2,25 essence
- ERC7150G – Version qualité OEM
- 277593 – Référence de remplacement / équivalence
- PLC973 – Référence adaptable correspondant à ERC7150
Les catalogues de pièces indiquent également 277593 comme référence de remplacement de l'ERC7150, tandis que Rovers North référence sa PLC973 comme remplacement de ERC7150 / RNC973 / 277593.
Références liées à la culasse
- 568686 – Guide de soupape d'admission
- 268293 – Demi-cône / collet de soupape
- 268292 – Coupelle de ressort
- 568550 / ERR4640 – Ressort de soupape
- ERC7151 – Soupape d'échappement 2,25 essence
Le catalogue Series III associe notamment ERC7150 aux éléments de commande de soupape et à la soupape d'échappement ERC7151.
Lors du remplacement d'une ERC7150, LANDERS SHOP recommande de contrôler l'ensemble de la distribution de la culasse plutôt que de remplacer uniquement la soupape.
Contrôler notamment :
- le guide de soupape ;
- le diamètre et l'état de la queue de soupape ;
- le jeu entre la queue et le guide ;
- l'état du siège de soupape ;
- la largeur et la régularité de la portée ;
- le ressort de soupape ;
- la coupelle ;
- les demi-cônes de retenue ;
- l'état du culbuteur et de son réglage.
Le guide 568686 est spécifiquement associé à la soupape d'admission des moteurs essence 2,25 L et 2,5 L. Il peut nécessiter une opération d'alésage/reaming après remplacement afin d'obtenir le jeu correct avec la queue de soupape.
Rodage et contrôle
Après remplacement de la soupape, vérifier la portée entre la soupape et son siège. Un rodage peut être nécessaire si l'état du siège le permet.
Après remontage :
- Lubrifier correctement la queue de soupape.
- Vérifier le fonctionnement libre de la soupape dans son guide.
- Contrôler le montage des demi-cônes et de la coupelle.
- Vérifier le jeu aux soupapes selon les spécifications du moteur.
- Faire tourner le moteur manuellement avant le premier démarrage afin de contrôler le fonctionnement de la distribution.
⚠️ Point de vigilance LANDERS SHOP
ERC7150 n'est pas automatiquement compatible avec toutes les Series III 2,25 essence.
Pour les moteurs Series III à partir de :
36139552C / 36408864C
le catalogue indique ETC4067 en remplacement de l'ERC7150.
Pour une Series III, il est donc fortement recommandé de vérifier le numéro moteur avant commande.
