Instructions de montage

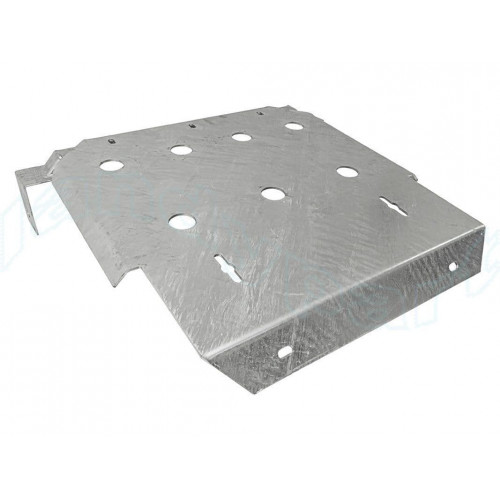

Ce produit est compatible avec les Land Rover Defender 90 équipés d'une traverse de boîte de vitesses ronde ou carrée.
Sur les modèles Td5, il peut être monté à condition que le silencieux central d'échappement soit supprimé et remplacé par un tube de liaison.
Les supports avant de la protection de soubassement diffèrent selon le type de traverse de boîte. Chaque support est marqué afin d'indiquer son application.
Montage
Stationnez le véhicule sur un sol plat et calez les roues.
Déposez les deux boulons inférieurs qui fixent la traverse de boîte de vitesses au châssis, de chaque côté.
Montez les supports avant de la protection de soubassement dans les trous existants à l'aide des boulons et écrous fournis, en veillant à ce que les supports soient orientés vers l'extérieur.
Remarque : sur les modèles équipés d'une traverse ronde, les supports sont spécifiques au côté droit et au côté gauche.
Déposez le boulon inférieur qui fixe le support de boîte de vitesses et retirez la rondelle épaisse d'origine (ne pas la réutiliser).
Fixez les supports centraux de la protection de soubassement à l'extérieur des longerons du châssis, orientés vers l'intérieur.
Réutilisez le boulon d'origine dans le trou existant.
La patte de renfort doit être orientée vers l'avant du véhicule, avec le trou situé à l'arrière.

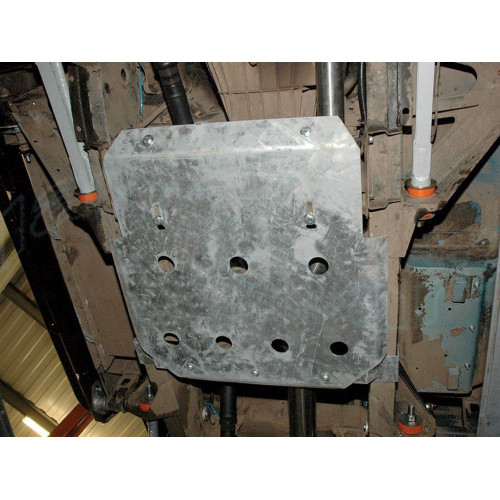

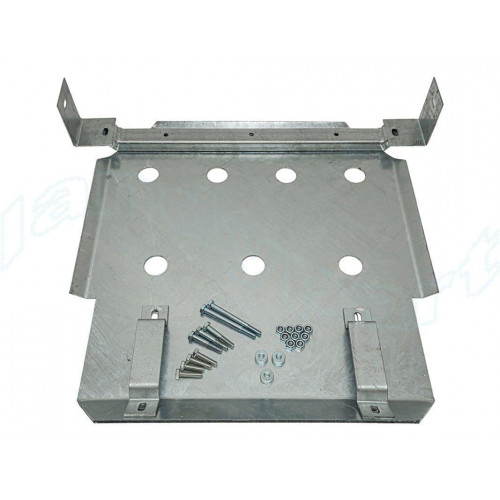

Vous pouvez maintenant fixer la protection de soubassement à l'aide des boulons, écrous et rondelles fournis.
L'opération est facilitée en plaçant la protection sur un cric roulant puis en la levant jusqu'à sa position de montage.
Fixez ensuite le support arrière de la protection sur celle-ci.
Une fois en place, percez un trou de 8,5 mm dans le support arrière du bras de suspension (support de bras tiré), en utilisant le trou pré-percé du support comme guide.
Vérifiez que tous les boulons sont correctement serrés.
